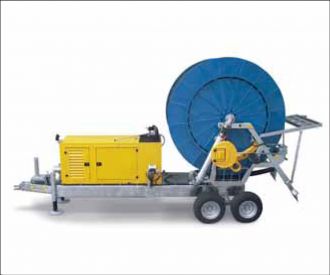

Combo z dźwiękoszczelną pompą silnikową na IG1

Combo z dźwiękoszczelną pompą silnikową na IG1

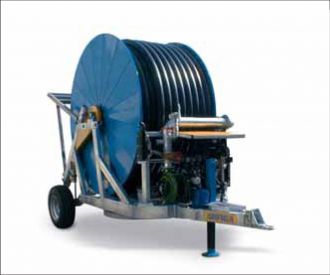

Pompa wspomagania silnika

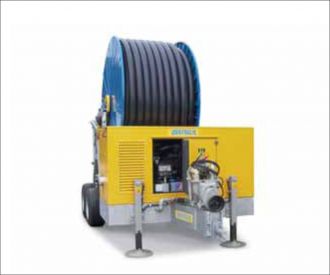

Obrotowe Combo z dźwiękoszczelną pompą z silnikiem wzdłużnym

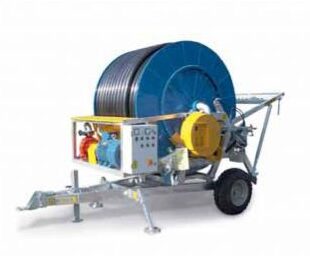

Combo z pompą elektryczną
Fox został stworzony dzięki umiejętności Idrofoglia do rozumienia wymagań rynku oraz projektowania produktów i narzędzi, które zaspokajają wszystkie potrzeby naszych klientów.
Fox to modułowy zestaw składający się z generatora wyposażonego w panel z inwerterem, który można łączyć, w zależności od potrzeb, z pompami powierzchniowymi i/lub pompami zanurzeniowymi i/lub pompami elektrycznymi. Gama produktów obejmuje moc od 30 do 150Kva z silnikami Iveco FPT lub John Deere lub innymi markami na życzenie.
Zespoły pomp elektrycznych, składające się z pionowych pomp elektrycznych o mocy do 37 KW, umieszczone na stalowej ramie do podnoszenia z trzypunktowym zaczepem i nr 4 stacjonarnymi stopami, (dostępne również na przyczepie o wolnych obrotach).
Pokładowy panel elektryczny z możliwością wyboru gwiazda/trójkąt / miękki start / inwerter. Szerokie możliwości dostosowywania paneli elektrycznych (timery, kontrola faz, opóźnione timery itp.) Możliwość zdalnego zarządzania poprzez interfejs z jednostką sterującą IdroMOP.
Możliwe jest również uzyskanie jednostki na mobilnej ramie (na 2 kołach) dla łatwiejszego obsługiwania, możliwość wyboru między różnymi sposobami zasysania.
Frog C |
Rodzaj pompy | Maksymalna wydajność L / MIN. |
Maksymalne ciśnienie MT. |
| FROG 20 C | HVU 50/2C - 15 KW | 1320 | 80 |
| FROG 25 C | HVU 50/2A -18,5 KW | 1320 | 96 |
| FROG 30 C | HVU 50/3C - 22 KW | 1440 | 120 |
| FROG 40 C | HVU 50/3A - 30 KW | 1320 | 143 |
| FROG 50 C | HVU 50/4 - 37 KW | 1320 | 185 |
| FROG 50-2 C | HVU 65/2E - 37 KW | 1800 | 118 |
Frog R |
Typ pompy | Maksymalna przepustowość L / MIN. |
Maksymalne ciśnienie MT |
| FROG 20 R | ME20KV65-50-5 - 15 KW | 1200 | 85 |
| FROG 25 R | ME25KV65-50-6 - 18,5 KW | 1200 | 102 |
| FROG 30 R | ME30KV65-50-7 - 22 KW | 1200 | 122 |
| FROG 30-2 R | ME30KV80-60-2P - 22 KW | 1500 | 83 |
| FROG 35 R | ME 35KV80-60-2P - 26 KW | 1250 | 106 |
| FROG 35-2 R | ME35KV80-90-2P - 26 KW | 1500 | 89 |
| FROG 40 R | ME40KV80-60-3P - 30 KW | 1250 | 131 |
| FROG 50 R | ME50KV80-60-3P - 37 KW | 1250 | 162 |
Pompy elektryczne powierzchniowe
Szeroki wybór elektropomp ze sprzęgłem podstawowym przeznaczonych do zastosowań rolniczych, przemysłowych i cywilnych. Stelaż wykonany ze stali, oferujący dużą możliwość dostosowania zarówno pod względem wymiarów, jak i parametrów hydraulicznych. Panele elektryczne z różnymi opcjami rozruchu - bezpośrednim, gwiazda-trójkąt, miękki start oraz z inwerterem, dostarczane oddzielnie lub z możliwością dostosowanej instalacji na pokładzie.
Osłony z malowanej proszkowo blachy dla dłuższej trwałości. Przekładnia-turbina z najlepszymi osiągami w swojej kategorii. Podwójne wejście wody (turbina i przeciwna strona). Regulowane i demontowalne ucho holownicze, mechaniczne składane nóżki podporowe ułatwiające przemieszczanie i boczne stabilizujące nóżki podporowe. Bęben na wąż z rdzeniem z walcowanej blachy (nie uszkadza węża PE, ale przedłuża jego żywotność), wewnętrzne szyny, które pozwalają na korzystanie z maszyny również w ekstremalnych warunkach. Wyłączny mechanizm obrotowy od podnoszenia wózka z ergonomicznym systemem, który zmniejsza pracę operatora, zwiększając bezpieczeństwo. Zaciski z teleskopowymi trzonkami do zakotwiczenia i podnoszenia wózka.
Zraszacz bębnowy z obrotową platformą 360° wyposażony w:
Seria Combo, skrót od "połączone", jest jednym z przykładów doskonałości produkcyjnej Idrofoglia. Ta gama składa się z Turbopompy oraz Motorpompy zamontowanych na jednej ramie i została zaprojektowana w celu optymalizacji operacji użytkownika końcowego, będąc prosta i łatwa do zarządzania pod względem przemieszczania i użytkowania. Oprócz zachowania wszystkich zalet Turbocaru, ta maszyna jest kompaktowa i solidna. Ponadto, wyposażona jest w panele sterowania, które pozwalają na dostosowane programy nawadniania w celu minimalizacji kosztów zarządzania, zapewniając wysoką wydajność.
Combo jest dostępne zarówno w typie wzmacniacza, jak i w wersji bezpośrednio zasysającej z rzeki irygacyjnej.
Osłony z malowanej proszkowo blachy dla dłuższej trwałości. Przekładnia-turbina z najlepszymi osiągami w swojej kategorii. Podwójne wejście wody (turbina i przeciwna strona). Wsporniki wlotu ze stali z tulejami z brązu i nylonu, które nie wymagają konserwacji. Uszczelka wlotu z żeliwa z LOM i OR. Bęben na wąż z rdzeniem z walcowanej blachy (nie uszkadza węża PE, ale przedłuża jego żywotność), wewnętrzne szyny, które pozwalają na korzystanie z maszyny również w ekstremalnych warunkach. Koła umieszczone w centralnej części maszyny, aby zmniejszyć obciążenie ciągnika. Zaciski z teleskopowymi trzonkami do zakotwiczenia i podnoszenia wózka.
Zraszacz bębnowy z obrotową platformą 360° i kołami, podnoszony/opuszczany hydraulicznie, wyposażony w:
Osłony z malowanej proszkowo blachy dla dłuższej trwałości. Podwójna korona przekładni z synchronizowanym ruchem. Przekładnia-turbina z najlepszymi osiągami w swojej kategorii. Wsporniki wlotu ze stali z tulejami z brązu i nylonu, które nie wymagają konserwacji. Uszczelka wlotu z żeliwa z LOM i OR. Bęben na wąż z rdzeniem z walcowanej blachy (nie uszkadza węża PE, ale przedłuża jego żywotność), wewnętrzne szyny, które pozwalają na korzystanie z maszyny również w ekstremalnych warunkach. Rama na 4 kołach w centralnej części maszyny, aby zmniejszyć obciążenie ciągnika. Zaciski z teleskopowymi trzonkami do zakotwiczenia i podnoszenia wózka.
Zraszacz bębnowy z obrotową platformą 360° i kołami, podnoszony/opuszczany hydraulicznie, wyposażony w:
Bęben na wąż z walcowanej blachy, z bokami ze wzmocnionej stali. Składany dyszel z kierunkowym małym kołem (tylko w modelu J2). Profesjonalny system nawijania węża z turbiną sprzężoną bezpośrednio z przekładnią. Wózek zraszający na kołach, z regulowaną szerokością. Ślimak bez końca do perfekcyjnej regulacji nawijania węża.
Stacjonarny zraszacz bębnowy wyposażony w:
Bęben na wąż z rdzeniem z walcowanej blachy (nie uszkadza węża PE, ale przedłuża jego trwałość), wewnętrzne promienie, które pozwalają na korzystanie z maszyny również w ekstremalnych warunkach.
Regulowane i demontowalne ucho holownicze, mechaniczne składane nóżki podporowe ułatwiające przemieszczanie oraz boczne stabilizujące nóżki podporowe.
Osłony z malowanej proszkowo blachy dla dłuższej trwałości.
Wszystkie napędy są po tej samej stronie maszyny, aby ułatwić ruchy operatora.
Przekładnia-turbina z najlepszymi osiągami w swojej kategorii.
Zraszacz bębnowy z obrotową platformą 360° wyposażony w:
Idrofoglia to światowy lider w projektowaniu i produkcji pomp silnikowych do rolnictwa oraz systemów do przemieszczania wody. Jesteśmy w stanie zaspokoić każdą potrzebę rynku dzięki mocy od 5 do 800 kW, szerokiej selekcji pomp, najlepszym markom silników oraz znanej zdolności produkcyjnej.
• FPT;
• Iveco;
• Deutz;
• Doosan;
• John Deere;
• Kohler/Lombardini;
i połączone z pompami poziomymi lub z kołnierzem:
• Caprari;
• Rovatti;
• Cornell;
Belka nawadniająca wykonana ze stali ocynkowanej z elementami końcowymi ze stali nierdzewnej (w zależności od modelu). Łatwa w obsłudze i łączeniu ze wszystkimi typami i markami bębnów na wąż. Szeroki zakres modeli (szerokość nawadniania od 30 do 94 metrów) i akcesoriów na każdą potrzebę, zastosowanie i uprawy. Dwa typy belek: montowane na bębnie i ciągnione modele (patrz specyfikacje techniczne). Jednolite aplikowanie wody przy użyciu najlepszych dostępnych na rynku dysz i kontrolowanej wielkości kropli, które chronią rośliny i glebę przed erozją. Nasze belki zostały zaprojektowane w celu optymalizacji zużycia wody, co skutkuje znacznymi oszczędnościami energii, a to oznacza zmniejszone koszty pompowania.
| TW30 | TW40 | TW46 | TW64 | TW76 | |
| Długość ramienia nawadniającego (m) | 29 | 40 | 46 | 64 | 76 |
| Całkowita liczba wyprowadzeń (włącznie z końcowymi zaciskami) | 13 | 17 | 18 | 22 | 26 |
| Rozstaw rzędów bez końcowej dyszy (m) | 34 | 44 | 50 | 68 | 80 |
| Rozstaw rzędów z dyszą końcową PCS lub PCR3030 (m) | 38 | 48 | 54 | 72 | 84 |
| Rozstaw rzędów z dyszą końcową R55A (m) | 50 | 60 | 66 | 84 | 96 |
| Rozstaw rzędów z dyszą końcową K1 lub Luxor (m) | 54 | N/A | N/A | 90 | N/A |
| Szerokość pasma (Nelson S3030/R3030) (m) | 12 - 15 | 12 - 15 | 12 - 15 | 12 - 15 | 12 - 15 |
| Przepływ (m³/h) | 14 - 50 | 20 - 50 | 25 - 60 | 22 - 82 | 22 - 82 |
| Ciśnienie robocze z PCS, PCR lub Nelson R55A (bar) | 1 - 2,5 | 1 - 2,5 | 1 - 2 | 1 - 2 | 1 - 2 |
| Ciśnienie robocze z K1 lub Luxor (bar) | 3 - 4 | 3 - 4 | 3 - 4 | 3 - 4 | 3 - 4 |
| Długość po złożeniu (m) | 5 | 5,5 | 6 | 7,4 | 7,4 |
| Szerokość po złożeniu z sekcją środkową 2,2 m (m) | 3,7 | 3,4 | N/A | 1,5 - 2,2 | 1,5 - 2,2 |
| Szerokość po złożeniu z sekcją środkową 2,5 m (m) | N/A | N/A | 4,5 | N/A | N/A |
| Szerokość toru (standardowy podwozie) (m) | 1,5 - 2,4 | 1,5 - 2,4 | 1,5 - 4,2 | 1,5 | 1,5 - 2,1 |
| Wysokość do dysz (standardowe ramie) (m) | 1,5 | 1,5 | 1,5 - 2,2 | 2,93 | 3,6 |
| Waga z standardowym podwoziem (kg) | 460 | 620 | 655 | 1.870 | 2.050 |
